Kanały i kształtki stalowe

Rura zwijana tupu spiro

Kanały wentylacyjne okrągłe. Dostępne w zakresie średnic od 80 mm do 1600 mm. Standardowa długość 3 m. Wykonane z blachy stalowej ocynkowanej zgodne z PN-EN 1506:2001. Od średnicy 250 mm wzmocnione przetłoczeniem podwyższającym odporność na zgniatanie i podciśnienie. Na zamówienie dostępne są kanały o innych długościach (np. 6, 9, 12 [m]), innych grubościach blach lub wykonane z innych materiałów (blacha kwasoodporna, blacha aluminiowa)

rura zwijana typu spiro
rura zwijana - schemat 1
rura zwijana - schemat 2

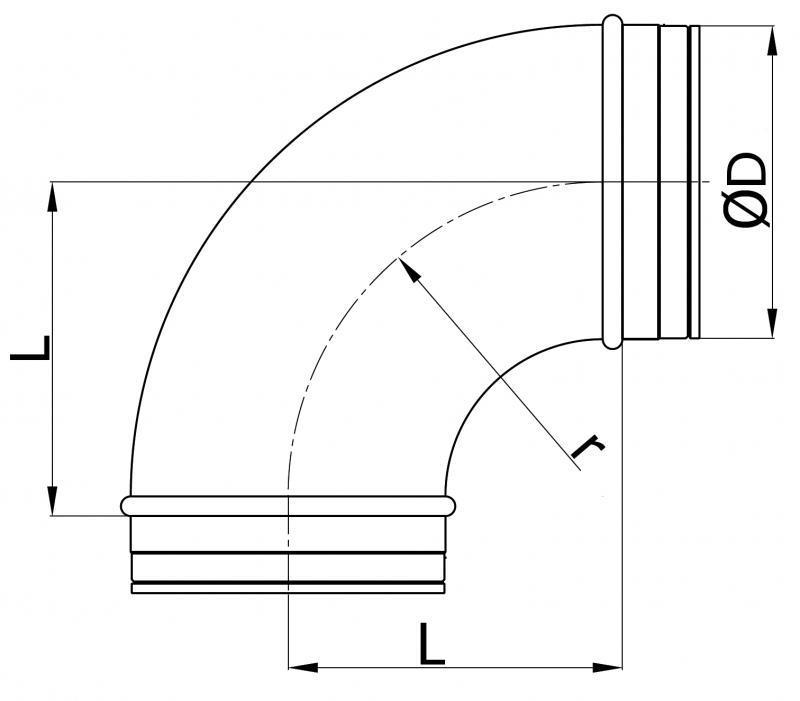

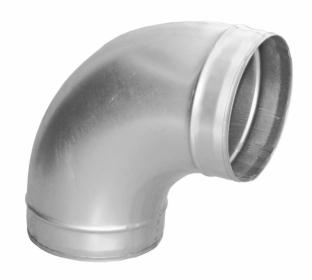

Kolano tłoczone 90° (BV90) wykonane z blachy ocynkowanej. r=1/D. Posiadamy w ofercie także wersje z uszczelką.

Kolano tłoczone 90°

kolano_tloczone_90_schemat

D L
[mm] [mm]
80 100
100 100
125 125
150 150
160 160
180 175

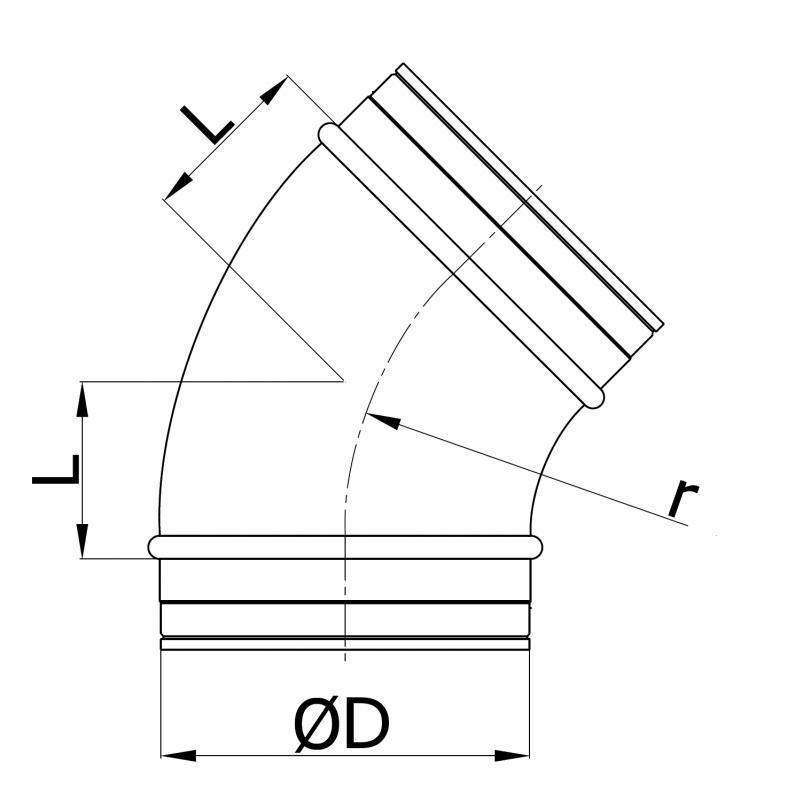

Kolano tłoczone 45° (BV45) wykonane z blachy ocynkowanej. r=1/D. Posiadamy w ofercie także wersje z uszczelką.

Kolano tłoczone 45°

Kolano tłoczone 45 schemat



D L
[mm] [mm]
80 41
100 41
125 52
150 62
160 66
180 75

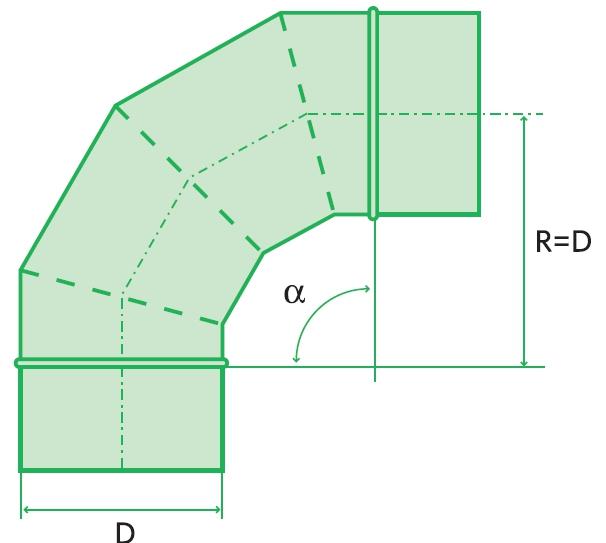

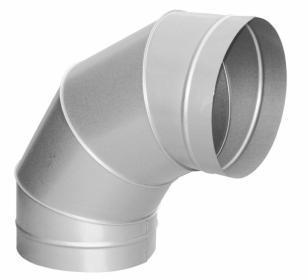

Kolano segmentowe bez uszczelki

Kolano segmentowe (BSV), wykonane z blachy ocynkowanej, r = 1 x D, na zapytanie dostępne również inne średnice. Posiadamy w ofercie także wersje z uszczelką.

Kolano segmentowe bez uszczelki

Kolano segmentowe bez uszczelki schemat


D
90o
R
60o
R
45o
R
30o
R
15o
R
[mm] [mm] [mm] [mm] [mm] [mm]
200 200 115 83 55 40
225 225 129 93 58 43
250 250 144 104 67 45
315 315 182 130 84 50
400 400 231 162 107 53
450 450 260 186 122 59
500 500 290 204 135 68
630 630 365 261 170 83
800 800 465 331 216 105
1000 1000 580 414 270 132

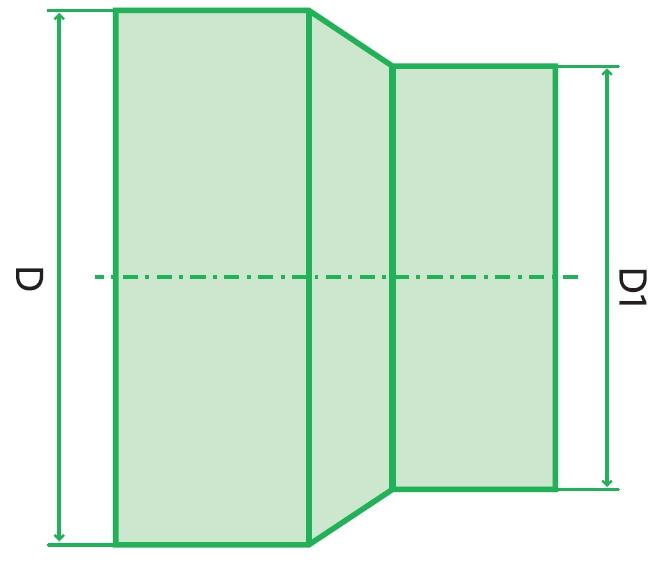

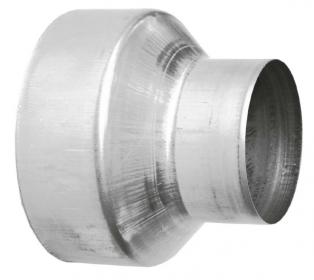

Redukcja tłoczona bez uszczelki

Redukcja tłoczona nyplowa (RV), wykonana z blachy ocynkowanej. Posiadamy w ofercie także wersje z uszczelką.

Redukcja tłoczona bez uszczelki

Redukcja tłoczona bez uszczelek schemat

D D1
[mm] [mm]
100 80
125 80
125 100
150 100
150 125
160 80
160 100
160 125
160 150
200 100
200 125
200 150
200 160
250 125
250 150
250 160
250 200
315 160
315 200
315 250

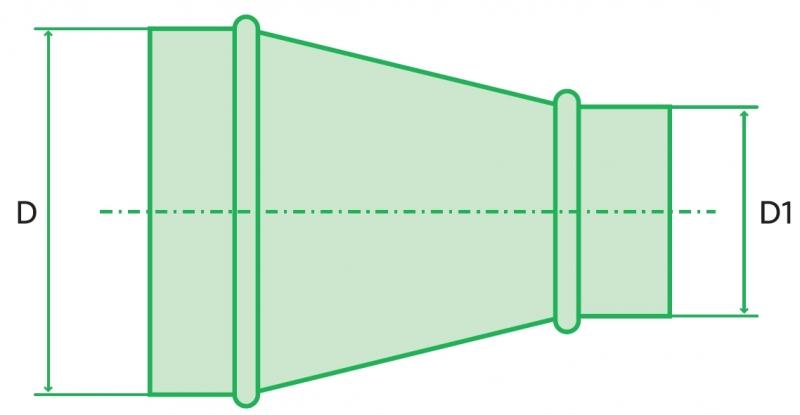

Redukcja segmentowa bez uszczelki

Redukcja segmentowa nyplowa (RSV), wykonana z blachy ocynkowanej, redukcje segmentowe w zakresie średnic niestandardowych dostępne na zapytanie ofertowe. Posiadamy w ofercie także wersje z uszczelką.

Redukcja segmentowa bez uszczelki

Redukcja segmentowa bez uszczelek

D D1
[mm] [mm]
355 160
355 200
355 250
355 315
400 200
400 250
400 315
400 355
500 200
500 250
500 315
500 355
500 400
500 450
630 315
630 355
630 400
630 450
630 500
800 400
800 450
800 500
800 630
1000 630
1000 800

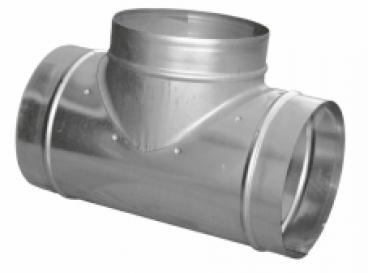

Trójnik prosty bez uszczelki

Trójnik symetryczny (TSV), odejście wykonane z nakładki tłoczonej PS, wykonany z blachy ocynkowanej. Posiadamy w ofercie także wersje z uszczelką.

Trójnik prosty bez uszczelki

Trojnik prosty bez uszczelek

D D1
[mm] [mm]
100 80
100 100
125 80
125 100
125 125
160 80
160 100
160 125
160 160
200 80
200 100
200 125
200 160
200 200
250 80
250 100
250 125
250 160
250 200
315 80
315 100
315 125
315 160
315 200
315 250
315 315
400 100
400 125
400 160
400 200
400 250
400 315
400 400
500 125
500 160
500 200
500 250
500 315
500 400

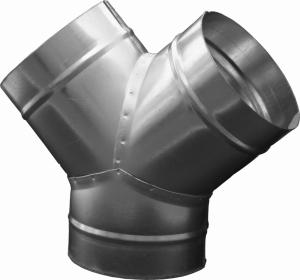

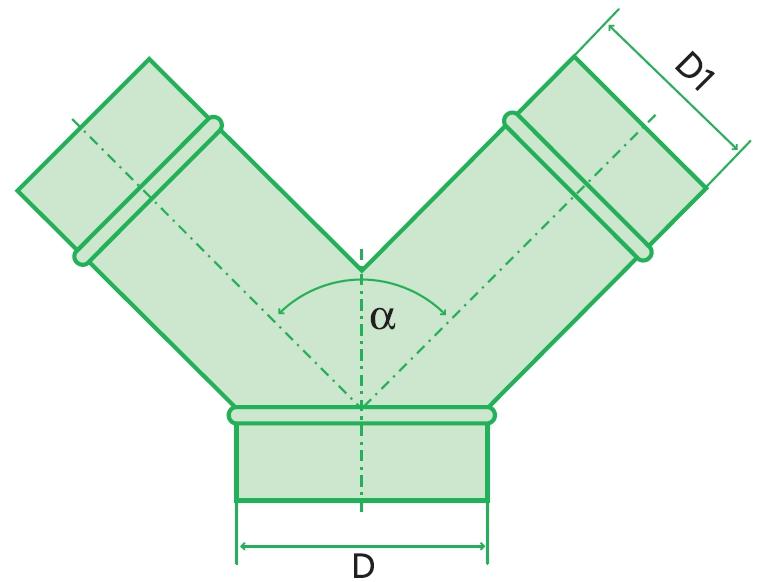

Trójnik orłowy bez uszczelki

Trójnik orłowy (TYV), wykonany z blachy ocynkowanej. Posiadamy w ofercie także wersje z uszczelką.

Trójnik orłowy bez uszczelki

Trójnik orłowy schemat

D D1
[mm] [mm]
100 100
125 100
125 125
160 100
160 125
160 160
200 100
200 125
200 160
200 200
250 125
250 160
250 200
250 250
315 160
315 200
315 250
315 315

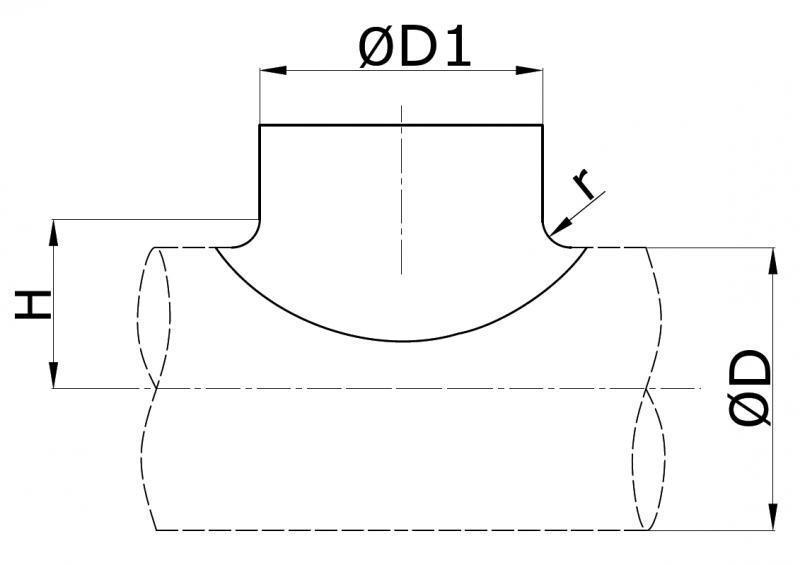

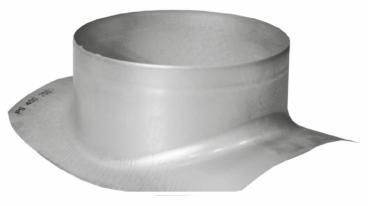

Sztucer siodłowy bez uszczelki

Sztucer siodłowy tłoczony (PSV), wykonany z blachy ocynkowanej, stosowany do produkcji trójników lub bezpośrednio na kanale wentylacyjnym jako odejście prostopadłe. Posiadamy w ofercie także wersje z uszczelką.

Sztucer siodłowy bez uszczelki

Sztucer siodłowy bez uszczelek schemat

D D1 H r
[mm] [mm] [mm] [mm]
80 80 52 12
100 80 62 12
100 100 65 15
125 80 75 12
125 100 78 15
125 125 83 20
150 150 95 20
160 80 92 12
160 100 95 12
160 125 100 20
160 160 105 25
200 80 112 12
200 100 115 15
200 125 115 20
200 150 120 20
200 160 125 25
200 200 125 25
250 80 137 12
250 100 140 15
250 125 145 20
250 150 145 20
250 160 150 25
250 200 150 25
250 250 150 25
315 80 170 12
315 100 173 15
315 125 178 20
315 150 178 20
315 160 182 25
315 160 182 25
315 200 182 25
315 250 182 25
315 315 182 25
400 100 215 15
400 125 220 20
400 160 225 25
400 200 225 25
400 250 225 25
400 315 225 25
500 100 265 15
500 125 270 20
500 160 275 25
200 200 275 25
500 250 275 25
500 315 275 25

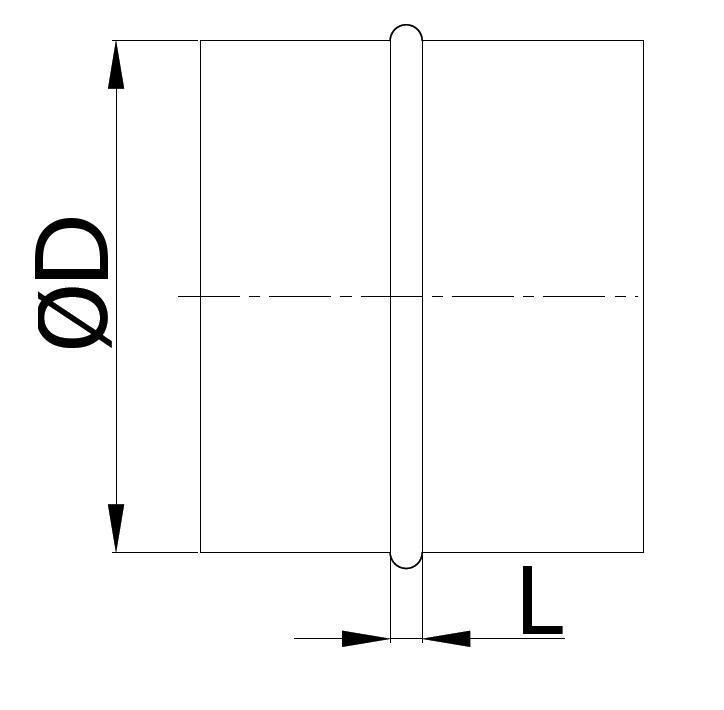

Nypel

Nypel bez uszczelki (VV), wykonany z blachy ocynkowanej, do łączenia kanałów wentylacyjnych. Posiadamy w ofercie także wersje z uszczelką.

Nypel

Nypel schemat

D L
[mm] [mm]
80 8
100 8
125 8
150 8
160 8
180 8
200 10
250 10
315 10
355 10
400 10
500 10
630 12
800 15
1000 15

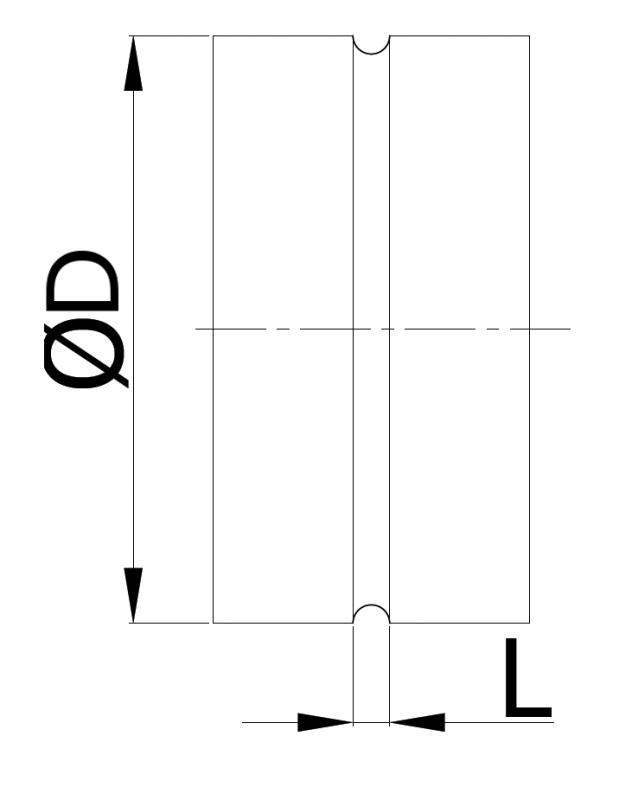

Mufa

Mufa bez uszczelki (VFV), wykonany z blachy ocynkowanej, do łączenia kształtek wentylacyjnych. Posiadamy w ofercie także wersje z uszczelką.

mufa

Mufa schemat

D L
[mm] [mm]
80 90
100 90
125 90
150 90
160 90
180 90
200 90
250 135
315 135
355 135
400 175
500 175
630 175
800 215
1000 260

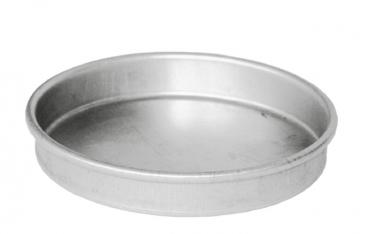

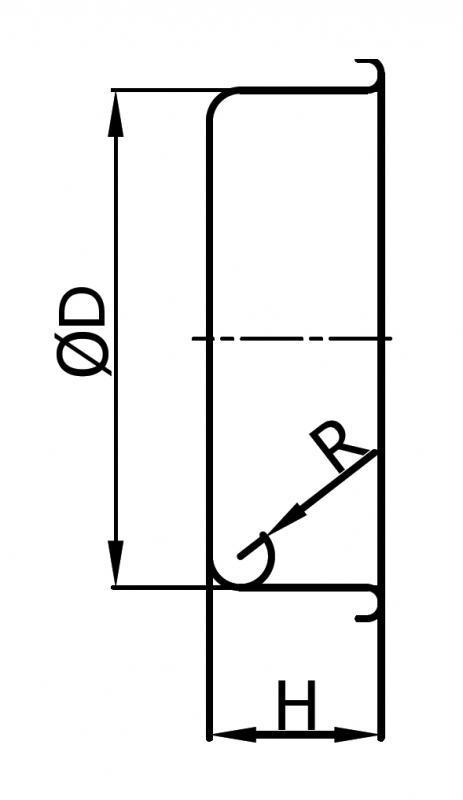

Zaślepka DV

Zaślepka kanału wentylacyjnego, wykonana z blachy ocynkowanej. Posiadamy w ofercie także wersje z uszczelką.

Zaślepka DV

Zaślepka schemat

D H R
[mm] [mm] [mm]
80 20 5
100 20 5
125 20 5
150 20 5
160 20 5
180 20 5
200 20 5
250 20 5
315 20 5

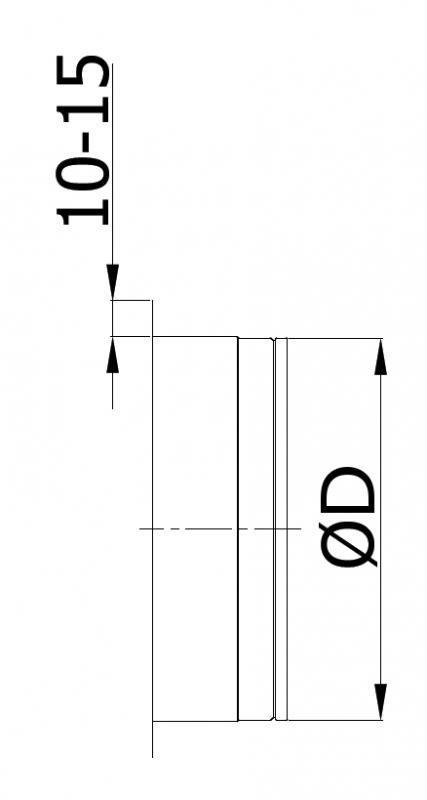

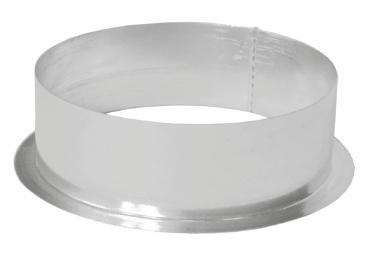

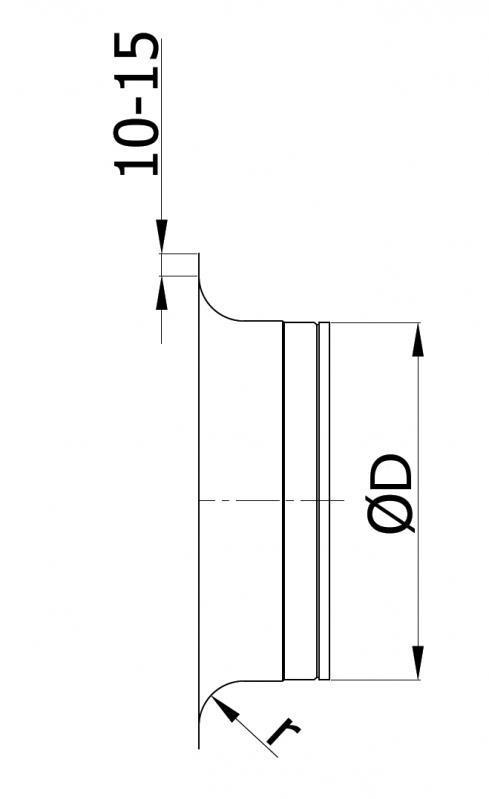

Sztucer cylindryczny prosty

Sztucer cylindryczny prosty bez uszczelki (ILRV), wykonany z blachy ocynkowanej. Posiadamy w ofercie także wersje z uszczelką.

Sztucer cylindryczny prosty

Sztucer cylindryczny prosty schemat

D
[mm]
80
100
125
150
160
180
200
250
315
355
400
500
630

Sztucer cylindryczny prosty osiatkowany

Sztucer cylindryczny prosty osiatkowany (KOV), wykonany z blachy ocynkowanej. Posiadamy w ofercie także wersje z uszczelką.

Sztucer cylindryczny prosty osiatkowany

Sztucer cylindryczny

D
[mm]
80
100
125
150
160
180
200
250
315
355
400
500
630

Przepustnica jednopłaszczyznowa okrągła

Przepustnica jednopłaszczyznowa (DSV-SP), mechanizm typu SP, umożliwia regulację strumienia powietrza.

Przepustnica jednopłaszczyznowa okrągła


Przepustnica zwrotna samoczynna okrągła

Przepustnica RSKV posiada aluminiowe lamelki, które otwierają się podczas napływu powietrza w jedną stronę oraz zamykają się przy ciągu powrotnym. Lamelki podczas braku powietrza są utrzymywane w pozycji pionowej za pomocą sprężyny. Przepustnica RSKV posiada w środku piankową uszczelkę o odporności temperaturowej od -30oC do +100oC.

Przepustnica zwrotna samoczynna okrągła
